Cours les couches des images Docker

Que se passe-t-il quand on pull une image ?

docker pull python:3.9
3.9: Pulling from library/python
1e4aec178e08: Downloading [=========================================>         ]  45.75MB/55.05MB
6c1024729fee: Download complete
c3aa11fbc85a: Download complete
aa54add66b3a: Downloading [================================================>  ]  53.31MB/54.59MB
9e3a60c2bce7: Downloading [==========>                                        ]  40.86MB/196.9MB
3b2123ce9d0d: Waiting
079055eff04f: Pulling fs layer
efbdad4af3b4: Waiting
6052bc42f4a6: Waiting

On voit que différentes couches sont récupérées individuellement.

Ces couches ont des identifiants, des hashs, et des poids, donc des contenus, différents

Observez l’historique de construction de l’image avec

docker image history python:3.9

On peut également avoir des informations avancées avec

docker image inspect python:3.9

Décortiquer une image

Une image est composée de plusieurs layers empilés entre eux par le Docker Engine et de métadonnées.

• Affichez la liste des images présentes dans votre Docker Engine.

• Inspectez la dernière image que vous venez de créez (docker image --help pour trouver la commande)

• Observez l’historique de construction de l’image avec docker image history <image>

• Visitons en root (sudo su) le dossier /var/lib/docker/ sur l’hôte. En particulier, image/overlay2/layerdb/sha256/ :

  • On y trouve une sorte de base de données de tous les layers d’images avec leurs ancêtres.
  • Il s’agit d’une arborescence.

• Vous pouvez aussi utiliser la commande docker save votre_image -o image.tar, et utiliser tar -C image_decompressee/ -xvf image.tar pour décompresser une image Docker puis explorer les différents layers de l’image.

• Pour explorer la hiérarchie des images vous pouvez installer https://github.com/wagoodman/dive

Les layers et la mise en cache

• Docker construit les images comme une série de “couches” de fichiers successives.

• On parle d’Union Filesystem car chaque couche (de fichiers) écrase la précédente.

Ce système économise de la place.

Pour simplifier, chaque instruction du Dockerfile crée une nouvelle couche.

Si une couche est déjà utilisée, elle est mise en cache et ne nécessite pas de

Au lancement d’un container, le Docker Engine rajoute une nouvelle couche de filesystem “normal” read/write par dessus la pile des couches de l’image.

Ce système est au coeur de l’immutabilité des images Docker.

On ne peut pas modifier une image “dans le fond”, c’est toujours le niveau “de surface” qu’on peut modifier.

• Un désavantages : ce système complexifie la compréhension et toute opération d’introspection** : Pas facile de comprendre ce qui se passe et d’aller regarder où se trouve tel fichier.

Les strates en pratique

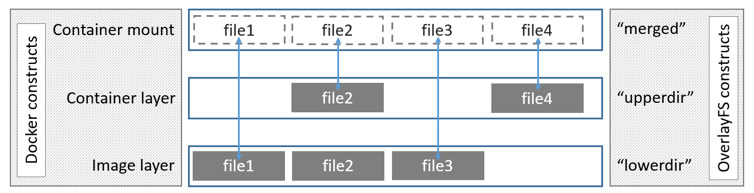

La commande inspect affiche de nombreuses informations sur un conteneur en exécution, dont les éléments de son “layercake”.

docker inspect <container_id_or_name>
...
                "LowerDir": "/var/lib/docker/overlay2/fb94ce5c9b652d1cee5e372e76dd011cb3993d45d6c91f6c5de4d59d33afb9c2-init/diff:/var/lib/docker/overlay2/ab0fd7ce9f469a3a7f6293fde706d7028a45d5ac377224ede0a65af133385149/diff:/var/lib/docker/overlay2/21f47d9ce63dba375dc372c6bd3ad7dabb0219dccb3174d4201cbe049de1234d/diff:/var/lib/docker/overlay2/51fc7c14a3d976ef7d13b9373c902f1d7ce08cdce6f96a493aa74ac98664f773/diff:/var/lib/docker/overlay2/01a6a79a4b75eddd63b52f5a93a67345caaf62313fe081a8e3ea57b2c315a598/diff:/var/lib/docker/overlay2/40070b4000942701b6a9df6537c89ee50d7bf4777615f80d17cd6b476c70ec96/diff:/var/lib/docker/overlay2/82a250b1fb6486d14b1de2c9787d2569f4204108639adfc801a82845863a314d/diff:/var/lib/docker/overlay2/48ba460a8f37e832fda1f53eee0d084dc7fd6402aa430d567be477cc49e66ffe/diff",
                "MergedDir": "/var/lib/docker/overlay2/fb94ce5c9b652d1cee5e372e76dd011cb3993d45d6c91f6c5de4d59d33afb9c2/merged",
                "UpperDir": "/var/lib/docker/overlay2/fb94ce5c9b652d1cee5e372e76dd011cb3993d45d6c91f6c5de4d59d33afb9c2/diff",
                "WorkDir": "/var/lib/docker/overlay2/fb94ce5c9b652d1cee5e372e76dd011cb3993d45d6c91f6c5de4d59d33afb9c2/work"
